Experimen ANTENA V2R
aku merencanakan sebuah eksperimen untuk ngorek antena V2R pada frek.144 mhz. kepada para ahli antena yg ada disini kiranya bisa membantu aku dalam eksperimen ini, atas bantuannya diucapkan terima kasih.
langkah eksperimen yg akan ku lakukan sbb :

1. Antena V2R yg ada dibiarkan standar hanya dilakukan setting pada frek.144 mhz (maching prosses)

2. pada ujung antena V2R diatas akan kutambahkan 2x5/8 lamda dengan perantara lilitan/loading coil (pembalik fasa)disetiap penambahan 1x5/8 lamda tersebut,dengan demikian ku harap antena V2R ini akan menjadi sebuah antena 4x5/8 lamda terhadap frek.144 mhz.

3.perencanaan lilitan loading coil (pembalik fhasa)untuk setiap penambahan 1x5/8 lamda dimaksud adalah sbb :

a. Kawat email yang dipergunakan adalah 1,2mm
b. diameter loading coil 6mm (berinti udara)
c. Panjang lilitan 52 cm
d. Induktansi lilitan adalah = 0,8352226 uh pada 144mhz
e. Z lilitan adalah = 755 ohm pada 144 mhz
f. loading coil ini akan ku kemas dengan pipa paralon (design na mirip dengan punya G7)

menurut analisa para pakar antena disini, apakah eksperimen yang akan aku kerjakan ini sudah benar menurut standar perhitungan teknis pembuatan sebuah antena???

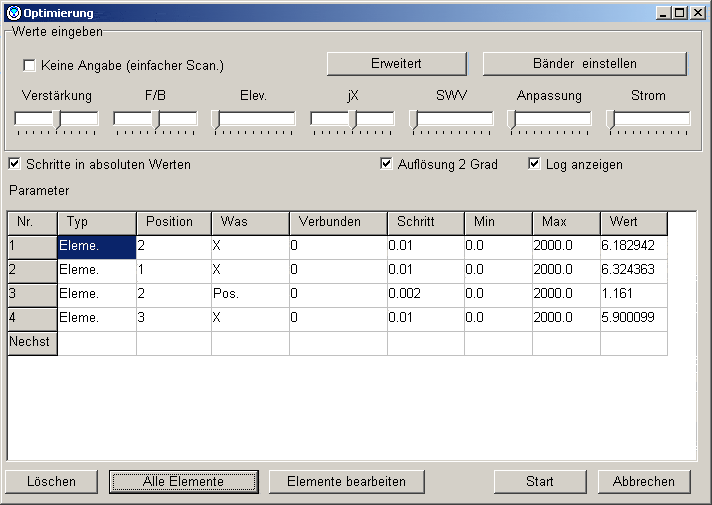

  1. Bisa nambah sedikit nich tentang rumus panjang antena sbb,
  2. rumus panjang gelombang atau yg biasa disebut dengan Lamda adalah C/Freq x 0,95 dimana C adalah Kecepatan Rambat Cahaya diruang hampa = 3.10panggkat 8, atau lebih mudahnya kita tuliskan nilai 300 untuk mempermudah dan menyederhanakan dalam menghitung panjang gelombang,
  3.  Freq adalah Frequensi kerja yg dimaksud dan nilai 0.95 adalah nilai velocity vaktor dimana kecepatan rambat gelombang elektromagnit tentunya tidak sama pada setiap media,
  4.  disini dituliskan 0.95 adalah nilai pendekatan cepat rambat pada media logam sebagai pembuat bahan antena..ok..paham rekan ??? misal kita ingin membuat antena 5/8 pada freq 100 mhz, begini penjabaran rumusnya 300/100 = 3 berarti panjang gelombang yg kita peroleh adalah 3 meter, kemudian kita kalikan 3x0.95 maka kita peroleh nilai 2.85 meter,
  5. inilah acuan yg akan kita kalikan 5/8, jadi 2.85x5/8 =1.781 meter. mudah bukan...????? rumus ini berlaku untuk semua jenis antena, misal 1/2, 5/8, 1/4, 3/4, 5/8 dsb.
  6.  Adapun diwaktu tuning atau seting antena yg sudah jadi sebaiknya jangan terlalu memendekkan atau memanjangkan antena walaupun antena bisa di adjust sampai beberapa cm,
  7.  harus diingat panjang suatu antena harus tetap mengacu pada rumus, ini sangat penting dan vital,
  8.  mungkin adjust antena cuma ada teloransi lebih kurang 1,5 cm saja, kalaupun belum didapatkan SWR yg rendah sebaiknya cek bagaian loading atau di tap ulang sampai mendapatkan SWR minimal..... ok kawan selamat berkarya..........

                                                        CONTOH RUMUS ANTENA :
                                                                  300/100 = 3 m
                                                               3m x 0.95 = 2.85 m
                                                              2.85m x 5/8 =1.781 m








                                                          COAX KABEL MATCHING

;Type               Z0        Vf        @1MHz           10MHz            100MHz          1GHz  <-- Loss(dB) @ Freq
RG6                 75        .66       .4         .8         3.1       4.79  ;8215
Rg8                  52        .60       .2         .6         1.9       7.4   ;8237
RG8X              50        .80       .3         1.0       3.3       14.3  ;9258

RG9                 51        .66       .2         .6         2.1       8.2   ;8242
RG11               75        .78       .2         .4         1.5       5.4   ;8213
RG58               50        .78       .4         1.3       4.5       18.1  ;8219
RG58Au          53.5     .73       .4         1.3       4.5       18.1  ;8219
RG58A            51.5     .66       .3         1.1       3.8       14.5  ;8240
RG58u             50        .77       .4         1.4       3.25     11.0  ;7806R
RG58C            50        .66       .4         1.4       4.9       21.5  ;8262
RG58D            50        .66       .4         1.5       5.4       22.8  ;8259
RG59               75        .78       .6         1.         3.0       10.9  ;8212
RG59B            75        .66       .6         1.1       3.4       12.0  ;8263
;
RG62               93        .84       .3         .9         2.7       8.7   ;9269
RG63               125      .84       .2         .5         1.5       5.8   ;9857
RG142             50        .695     .3         1.1       3.9       13.5  ;83242
RG174             50        .66       1.9       3.3       8.4       34.0  ;8216

RG213             50        .66       .2         .6         2.1       8.2   ;8267
RG214             50        .66       .2         .6         1.9       8.0   ;8268
RG216             75        .66       .2         .7         2.0       7.1   ;9850
RG217             50        .66       .1         .4         1.4       5.2
RG218             50        .66       .1         .2         .8         3.4
RG223             50        .66       .4         1.2       4.1       14.5  ;9273

RG303             50        .695     .3         1.1       3.9       13.5  ;84303
RG316             50        .695     1.2       2.7       8.3       29.0  ;84316
RG393             50        .695     .2         .5         1.7       6.1
RG400             50        .695     .4         1.1       3.9       13.2

7806R              50        .77       .4         1.4       3.25     11.0  ;RG58/u
7807A             50        .85       .4         1.3       2.9       10.0  ;Rg58/u
7807R              50        .85       .4         1.3       2.9       10.0  ;Rg58/u
8212                75        .78       .6         1.0       3.0       10.9  ;Rg59
8213                75        .78       .2         .4         1.5       5.4   ;Rg11
8215                75        .66       .4         .8         3.1       4.79  ;Rg6
8216                50        .66       1.9       3.3       8.4       34.0  ;Rg174
8219                50        .78       .4         1.3       4.5       18.1  ;Rg58a/u

8237                52        .60       .2         .6         1.9       7.4   ;RG-8
8238                75        .66       .2         .7         2.0       7.1   ;Rg11
8240                51.5     .66       .3         1.1       3.8       14.5  ;Rg58a/u
8242                51        .66       .2         .6         2.1       8.2   ;Rg9
8255                93        .84       .3         .9         2.9       11.0  ;Rg62b

8259                50        .66       .4         1.5       5.4       22.8  ;Rg58a/u
8262                50        .66       .4         1.4       4.9       21.5  ;Rg58a/u
8263                75        .66       .6         1.1       3.4       12.0  ;Rg59b
8267                50        .66       .2         .6         2.1       8.2   ;Rg213
8268                50        .66       .2         .6         1.9       8.0   ;Rg214
9201                51.5     .66       .3         1.1       3.8       14.5  ;Rg58a/u

9258                50        .80       .3         1.0       3.3       14.3  ;Rg8x
9269                93        .84       .3         .9         2.7       8.7   ;Rg62a
9273                50        .66       .4         1.2       4.1       14.5  ;Rg223
9311                52        .75       .4         1.5       4.0       15.8  ;Rg58a/u

9850                75        .66       .2         .7         2.0       7.1   ;Rg216
9857                125      .84       .2         .5         1.5       5.8   ;Rg63b
9913                50        .84       .1         .4         1.3       4.5   ;Rg8
9914                50        .82       .1         .5         1.6       6.0   ;Rg8

83242              50        .695     .3         1.1       3.9       13.5  ;Rg142b
84303              50        .695     .1         1.1       3.9       13.5  ;Rg142b
84316              50        .695     1.2       2.7       8.3       29.0  ;Rgt316
88240              53.5     .695     .4         1.2       4.3       17.3  ;Rg58a/u

WMCQ118    50        .82       .3         .9         2.8       8.4   ;Rg8x
WMCQ124    53.5     .66       .4         1.3       4.3       14.3  ;Rg58
WMCQ102    50        .84       .1         .4         1.3       4.5   ;Rg8
WMCQ106    50        .82       .2         .6         1.8       5.3   ;Rg8
BURYFLEX   50        .84       .1         .5         1.6       5.2   ;Rg8

LMR200          50        .83       .3         1.0       3.2       10.5
LMR240          50        .84       .2         .8         2.5       8.0
LMR300          50        .85       .2         .61       1.95     6.4
LMR400          50        .85       .1         .4         1.25     4.1
LMR500          50        .85       .1         .3         .9         3.3
LMR600          50        .86       .1         .2         0.8       2.7
LMR1200        50        .88       .04       .1         .4         1.3

LDF4/50A       50        .88       .05       .2         .6         2.4   ;Heliax
LDF5/50A       50        .88       .03       .1         .4         1.3
LDF6/50A       50        .88       .02       .08       .3         1.1

CATV50/.5      50        .81       .05       .2         .8         3.2   ;CATV
CATV75/.5      75        .81       .1         .2         .8         3.2
CATV50/.87    50        .81       .03       .1         .6         2.9
CATV75/.87    75        .81       .03       .1         .6         2.9

LL300              300      .80       .09       .3         1.1       3.9   ;Ladder-Line
LL450              450      .91       .02       .08       .3         1.1   ;450-ohm
LL600              600      .92       .02       .06       .2         .7    ;600-ohm
